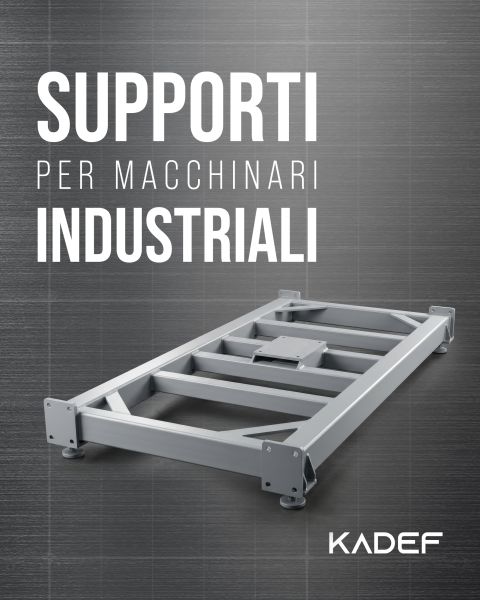

Supporti e basamenti per macchinari industriali: come progettare strutture stabili e sicure

Capita più spesso di quanto si pensi: un macchinario nuovo arriva in stabilimento, viene posizionato su un basamento esistente o su un telaio dimensionato “a occhio”, e nel giro di qualche mese cominciano i problemi. Vibrazioni trasmesse al pavimento, bulloni che si allentano, difficoltà di livellamento, interferenze con le linee adiacenti. In alcuni casi i problemi restano di sfondo per anni, gestiti con aggiustamenti periodici. In altri si manifestano in modo più diretto: un guasto prematuro dei cuscinetti, un disallineamento del gruppo trasmissione, un’ispezione che rileva la non conformità del basamento rispetto ai requisiti del costruttore della macchina.

La radice è quasi sempre la stessa: il basamento o il telaio di supporto non è stato progettato in funzione di quel macchinario specifico, in quell’ambiente specifico, con quei carichi specifici.

Questo articolo serve a capire cosa entra davvero in gioco nella progettazione di supporti e basamenti per macchinari industriali, quali sono le variabili che fanno la differenza e come riconoscere una soluzione ben progettata da una realizzata per approssimazione.

Basamento, telaio, supporto: di cosa stiamo parlando

Prima di entrare nei criteri tecnici, vale la pena chiarire il vocabolario, perché i termini vengono usati in modo intercambiabile ma identificano soluzioni costruttive con logiche diverse.

Basamento: struttura rigida, generalmente in acciaio o in calcestruzzo armato con inserti metallici, che trasferisce i carichi della macchina al pavimento o alle fondazioni. È tipicamente ancorato al suolo con tirafondi e progettato per reggere i carichi statici e dinamici della macchina nel corso dell’intera vita operativa. Per macchinari pesanti con generazione di vibrazioni significative (presse, compressori alternativi, mulini) il basamento è la componente che assorbe e distribuisce le forze, evitando che vengano trasmesse alla struttura dell’edificio.

Telaio metallico: struttura a profilati in acciaio che sostiene la macchina, spesso a un’altezza definita dal processo (quota di alimentazione, accessibilità per la manutenzione, integrazione con nastri o linee di processo). A differenza del basamento pieno, ha un’anatomia più aperta che consente l’accesso sotto la macchina, facilita il passaggio di tubazioni e cavi, e può essere progettato con quote e ingombri su misura rispetto al layout dell’impianto.

Supporto specifico: elemento più puntuale, progettato per sostenere una componente specifica di un impianto: pompa, motore, riduttore, scambiatore di calore, serbatoio. Spesso è parte di un sistema più ampio ma ha una funzione ben definita e dimensioni contenute. La sua progettazione deve tenere conto dell’interfaccia con la macchina (flangia, bulloneria, schema di montaggio del costruttore) e del contesto in cui è inserito.

La distinzione non è accademica: incide direttamente su come si imposta il progetto, su quali carichi considerare e su quali materiali e lavorazioni scegliere.

Le variabili che determinano il progetto

Un supporto o un basamento per macchinari industriali non si dimensiona partendo dal peso della macchina e aggiungendo un margine di sicurezza. Le variabili in gioco sono più articolate, e ignorarne una può compromettere il comportamento della struttura in esercizio.

Carichi statici – Il peso proprio della macchina, del fluido eventualmente contenuto, dei componenti accessori fissati al telaio (motoriduttori, variatori, sistemi di aspirazione). È il punto di partenza, ma raramente è il dato più critico.

Carichi dinamici – Qualsiasi macchinario in movimento genera forze che variano nel tempo. Presse e punzonatrici generano impatti periodici ad alta frequenza. Compressori alternativi producono forze alternate trasmesse al basamento a ogni ciclo. Centrifughe e separatori generano forze centrifughe che dipendono dal bilanciamento del rotore. Ventilatori e pompe trasmettono vibrazioni a frequenze legate alla velocità di rotazione. Il basamento deve essere progettato per resistere a queste forze nel tempo, non solo per reggere il carico statico iniziale.

Frequenze di risonanza – È il tema su cui si sbaglia più spesso, perché non è immediatamente visibile. Ogni struttura ha una propria frequenza naturale di vibrazione. Se questa frequenza è vicina alla frequenza di eccitazione del macchinario (velocità di rotazione, frequenza degli impulsi), si genera risonanza: le vibrazioni si amplificano in modo significativo e possono portare a fatica del materiale, allentamento dei vincoli, guasti precoci. Un basamento correttamente progettato per un macchinario rotante tiene conto di questo aspetto e viene dimensionato in modo che la frequenza propria della struttura sia sufficientemente distante dalla frequenza operativa della macchina.

Carichi sismici – In zona sismica, i macchinari ancorati al basamento devono resistere alle forze orizzontali generate da un evento sismico. Questo si traduce in requisiti specifici per l’ancoraggio al pavimento, per la rigidezza della struttura e per la qualità delle saldature. Vale lo stesso principio già visto per le strutture metalliche degli edifici: la zona sismica del sito è un dato di progetto, non una variabile trascurabile.

Condizioni ambientali – L’ambiente in cui opera la macchina condiziona la scelta dei materiali e delle finiture. In ambienti con presenza di acidi, basi, solventi o vapori aggressivi, l’acciaio al carbonio standard con verniciatura ordinaria non è una scelta adeguata. In ambienti alimentari o farmaceutici, le superfici devono essere facilmente pulibili e i materiali compatibili con i detergenti utilizzati. In ambienti umidi o all’aperto, la protezione superficiale deve essere dimensionata per l’esposizione reale.

Requisiti di livellamento e regolazione – Molti macchinari di precisione richiedono che il piano di appoggio resti entro tolleranze molto strette nel tempo: variazioni anche piccole di planarità possono compromettere la qualità del processo o l’allineamento dei gruppi trasmissione. Per questi casi, il basamento deve essere progettato con elementi di regolazione (piedini antivibranti registrabili, viti di livellamento, piastre di appoggio fresate) che consentano la messa a punto precisa al momento dell’installazione e il mantenimento dell’assetto nel tempo.

Strutture saldate o bullonate: quando scegliere una e quando l’altra

Una delle prime decisioni progettuali riguarda la tecnica di assemblaggio della struttura: saldatura, bullonatura o soluzione mista. Non è una scelta indifferente, e le implicazioni pratiche sono concrete.

Strutture saldate – Offrono la massima rigidezza a parità di peso, perché i giunti saldati trasferiscono le forze senza gioco e senza parti in movimento. Sono la soluzione corretta per basamenti soggetti a carichi dinamici elevati o per strutture che devono mantenere tolleranze geometriche strette. Richiedono un processo di fabbricazione più controllato, con saldatori qualificati e procedure di saldatura qualificate (WPS/WPQR) quando si opera in ambito di certificazione EXC. Un basamento saldato, una volta installato, è difficilmente modificabile: eventuali adattamenti richiedono lavori in officina o in loco con attrezzatura idonea.

Strutture bullonate – Consentono lo smontaggio e la modifica: un vantaggio importante in contesti dove il layout produttivo cambia nel tempo o dove la macchina potrebbe essere spostata. Hanno giunti con una certa flessibilità intrinseca, che in alcuni casi è positiva (assorbe piccole variazioni di assestamento) e in altri è un limite (riduzione della rigidezza complessiva, possibilità di allentamento sotto carichi ciclici se il precarico dei bulloni non è adeguato). Per strutture soggette a vibrazioni, il controllo periodico del serraggio è una necessità, non un’opzione.

Soluzioni miste – Nella pratica, molti basamenti e telai industriali combinano le due tecniche: struttura principale saldata per la rigidezza, interfacce bullonate per l’ancoraggio al pavimento e per la connessione con la macchina. Questo permette di ottenere i vantaggi di entrambe le soluzioni gestendone i limiti in modo mirato.

La scelta dipende dalla macchina, dai carichi, dalla frequenza di eventuali modifiche e dal contesto di installazione. Definirla in fase di progettazione — e non lasciare che sia l’esecutore a decidere in officina in base alla praticità del momento — è parte di una commessa gestita correttamente.

Il ruolo dell’interfaccia tra basamento e macchina

Un aspetto spesso sottovalutato nella progettazione dei basamenti riguarda il punto di contatto tra struttura e macchinario: le piastre di appoggio, i fori di ancoraggio, le quote di montaggio.

Ogni costruttore di macchine fornisce uno schema di fondazione o uno schema di montaggio che indica la posizione degli ancoraggi, i carichi trasmessi al basamento e i requisiti di planarità e rigidezza dell’appoggio. Progettare un basamento senza questo documento — o senza aver verificato che il progetto sia coerente con le indicazioni del costruttore — è un errore che si paga in fase di installazione, quando si scopre che i fori non coincidono, che la quota è sbagliata o che la struttura non regge le forze trasmesse.

Nelle commesse in cui il macchinario arriva da un costruttore terzo, il documento di riferimento è la scheda tecnica delle fondazioni o la layout sheet con i dati di carico. Partire da questo documento, e non da misure prese a campione sul macchinario già installato, è la differenza tra un basamento progettato e uno adattato.

In KA.D.E.F. gestiamo questa fase in modo diretto: partiamo dalla documentazione tecnica del costruttore della macchina, sviluppiamo il progetto CAD in funzione del layout dell’impianto e delle condizioni di esercizio reali, e realizziamo la struttura internamente con il controllo di qualità che caratterizza la nostra produzione. Questo evita le rilavorazioni in cantiere che nascono quando progettazione e produzione sono disgiunte.

Integrazione con l’impianto: la variabile che cambia tutto in fase di cantiere

Un basamento o un telaio per macchinari industriali raramente è un elemento isolato. Nella grande maggioranza dei casi fa parte di un impianto più ampio, e deve dialogare con tubazioni, cablaggio elettrico, sistemi di aspirazione, convogliatori, strutture di servizio.

Definire queste interfacce in anticipo, durante la progettazione della struttura, è ciò che separa un cantiere gestito bene da uno che accumula ritardi e lavorazioni aggiuntive. Quando basamento, impianti e layout vengono coordinati sulla carta prima dell’esecuzione, i problemi si risolveranno al tavolo invece che con il flex in mano.

Alcuni aspetti specifici che vale la pena anticipare in fase di progetto:

I passaggi per tubazioni e cavi devono essere previsti nel telaio sin dal disegno iniziale: aperture dimensionate, bordi protetti, posizione coerente con il percorso dell’impianto. Aggiungerli dopo significa tagliare la struttura, con tutto quello che comporta in termini di indebolimento locale e rifinitura.

La quota di lavoro del macchinario deve essere coordinata con quella delle linee di processo collegate: se un nastro trasportatore alimenta la macchina a una quota definita, il telaio deve posizionare l’ingresso macchina esattamente a quella quota, con la tolleranza richiesta dal costruttore.

L’accesso per la manutenzione è un tema che nell’articolo sulle passerelle industriali e nell’articolo sulle scale industriali abbiamo già trattato in dettaglio: vale lo stesso principio. Un basamento che non prevede lo spazio per estrarre un filtro, per accedere a una pompa o per intervenire su un cuscinetto costringerà l’operatore a lavorare in condizioni scomode o non sicure per tutta la vita operativa della macchina.

Finiture: stessa logica vista per le strutture, stessa importanza

Per i basamenti e i telai per macchinari vale esattamente lo stesso principio che abbiamo discusso per le strutture metalliche degli stabilimenti: la protezione superficiale è parte integrante del progetto, non un’opzione da aggiungere a struttura completata.

La scelta dipende dall’ambiente. Per basamenti in ambienti industriali ordinari al coperto, la verniciatura a polvere con ciclo completo garantisce una protezione adeguata e una finitura uniforme. Per strutture in ambienti umidi, vicino a vasche o in zone soggette a lavaggi frequenti, la zincatura a caldo offre una protezione più duratura e resistente. In ambienti alimentari o farmaceutici, le finiture devono rispettare requisiti di igienicità specifici: spesso si utilizzano vernici epossidiche alimentary-grade o, per strutture più critiche, acciaio inox direttamente.

Un dettaglio pratico che torna spesso: i telai che reggono macchinari con perdite di olio o fluidi di lavorazione devono avere superfici facilmente pulibili, senza angoli morti o cavità che trattengono liquidi. Questo incide sia sulla scelta della finitura che sui dettagli costruttivi del telaio: saldature a piena penetrazione nei punti critici, assenza di giunti aperti verso il basso, pendenze minime sulle superfici orizzontali per facilitare il deflusso.

Strutture standard o su misura: come valutare

Sul mercato esistono sistemi di supporto standardizzati per alcune categorie di macchinari: supporti per pompe, telai per motori, basamenti per compressori di piccola taglia. Sono soluzioni rapide, disponibili a magazzino, con costi contenuti.

Hanno però un limite che in molti casi li rende inadatti: non tengono conto del layout specifico dell’impianto, delle quote reali di processo, delle interfacce con gli altri sistemi presenti. In uno stabilimento dove lo spazio è quello che è, dove la quota del nastro è definita da anni e dove le tubazioni passano dove devono passare, una soluzione standard richiede quasi sempre adattamenti che si traducono in lavori aggiuntivi, tempi dilatati e spesso in strutture ibrido tra il prodotto standard e la modifica artigianale eseguita in loco.

Una struttura su misura, progettata partendo dal layout reale e dalle condizioni di esercizio specifiche, ha un costo iniziale superiore ma elimina questi problemi a monte. In molti casi, quando si considerano i tempi di installazione, le rilavorazioni evitate e la vita utile della struttura, il saldo economico è favorevole alla soluzione su misura.

Per capire quale approccio è più adatto al tuo caso specifico, il modo più diretto è un confronto tecnico preliminare a partire dal layout dell’impianto e dalle specifiche della macchina. Nella sezione lavori su progetto trovi una panoramica di come lavoriamo su questo tipo di commesse.

UNI EN 1090 e marcatura CE: l’obbligo che rende tutto vincolante

Fin qui abbiamo parlato di qualità come buona pratica. Ma per la carpenteria strutturale la conformità a questo sistema non è una scelta di qualità volontaria: è un obbligo di legge. La UNI EN 1090 è la norma armonizzata che disciplina la fabbricazione di componenti strutturali in acciaio e alluminio, e la sua applicazione è la condizione per apporre la marcatura CE, obbligatoria in tutta l’Unione Europea per gli elementi strutturali destinati a rimanere in opera.

La norma si articola in due parti che lavorano insieme. La UNI EN 1090-1 definisce i requisiti per la valutazione e verifica della costanza della prestazione, ovvero il percorso che porta alla marcatura CE e alla redazione della Dichiarazione di Prestazione (DoP). La UNI EN 1090-2 stabilisce i requisiti tecnici di esecuzione, comprese le specifiche di saldatura, le classi di esecuzione EXC e i livelli di controllo associati a ciascuna.

Per il fabbricante, poter marcare CE un componente strutturale significa avere un sistema di controllo della produzione in fabbrica (FPC, Factory Production Control) certificato da un organismo notificato, che verifica proprio gli elementi descritti in questo articolo: qualifica dei saldatori, procedimenti di saldatura qualificati, coordinamento della saldatura, controlli sui giunti, tracciabilità dei materiali. La saldatura è il cuore di questo sistema, perché è la lavorazione con l’impatto più diretto sulla sicurezza strutturale.

Per chi acquista carpenteria, la conseguenza è concreta: un componente strutturale privo di marcatura CE, o accompagnato da una Dichiarazione di Prestazione incompleta, non è documentabile ai fini delle autorizzazioni edilizie, dei collaudi e delle verifiche di conformità. Non è una formalità burocratica da sanare a posteriori: è un requisito che deve essere soddisfatto dal fabbricante nel momento in cui il componente viene prodotto, e che dipende in modo diretto dal sistema di saldatura descritto in queste pagine.

In KA.D.E.F., la marcatura CE dei componenti strutturali che realizziamo poggia sulla certificazione UNI EN 1090 in classe EXC3 e sul sistema di controllo della produzione che la accompagna. Ogni componente che esce dallo stabilimento come elemento strutturale è coperto dalla relativa Dichiarazione di Prestazione, con la tracciabilità che ne ricostruisce l’intero processo di fabbricazione.

FAQ

Qual è la differenza tra un basamento e un telaio metallico per macchinari industriali?
Il basamento è una struttura rigida, generalmente ancorata al suolo, che trasferisce i carichi statici e dinamici della macchina alle fondazioni. Il telaio metallico è una struttura a profilati in acciaio che posiziona la macchina a una quota definita e consente l’accesso sotto di essa. La scelta dipende dal tipo di macchinario, dai carichi generati e dalle esigenze di integrazione con il processo produttivo.

Come si tiene conto delle vibrazioni nella progettazione di un basamento per macchinari?
I carichi dinamici generati dalla macchina (impatti, forze alternate, vibrazioni rotative) devono essere calcolati e inclusi nel dimensionamento strutturale. Un aspetto critico è evitare la risonanza: la frequenza propria del basamento deve essere sufficientemente distante dalla frequenza operativa del macchinario. Per macchinari con vibrazioni significative (presse, compressori, centrifughe) questo calcolo è parte integrante del progetto strutturale.

Struttura saldata o bullonata per un basamento industriale: quale scegliere?
Le strutture saldate offrono maggiore rigidezza e sono indicate per carichi dinamici elevati o per macchinari di precisione che richiedono tolleranze geometriche strette. Le strutture bullonate consentono lo smontaggio e gli adattamenti nel tempo, ma richiedono un controllo periodico del serraggio in presenza di carichi ciclici. Nella pratica, molte strutture combinano le due tecniche: struttura principale saldata e interfacce bullonate per l’ancoraggio e la connessione con la macchina.

È necessario lo schema di fondazione del costruttore della macchina per progettare il basamento?
Sì. Lo schema di fondazione o la layout sheet con i dati di carico forniti dal costruttore è il documento di partenza corretto per la progettazione del basamento. Contiene la posizione degli ancoraggi, i carichi trasmessi e i requisiti di rigidezza e planarità dell’appoggio. Progettare senza questo documento espone a errori di quota, posizionamento e dimensionamento che si manifestano in fase di installazione.

Quando ha senso scegliere una struttura su misura invece di un supporto standard?
Ogni volta che il layout dell’impianto, le quote di processo o le interfacce con i sistemi esistenti non sono compatibili con una soluzione a catalogo. In contesti con spazio limitato, quote definite da linee di processo esistenti o requisiti di integrazione specifici, una struttura su misura progettata a partire dal layout reale elimina le rilavorazioni in cantiere e garantisce un risultato coerente con l’impianto.
